无论哪行哪业画图，只要用的是cad，玩转软件，就已经成功了一半。那就来扒一扒那些事半功倍的cad神奇命令。

superhatch填充

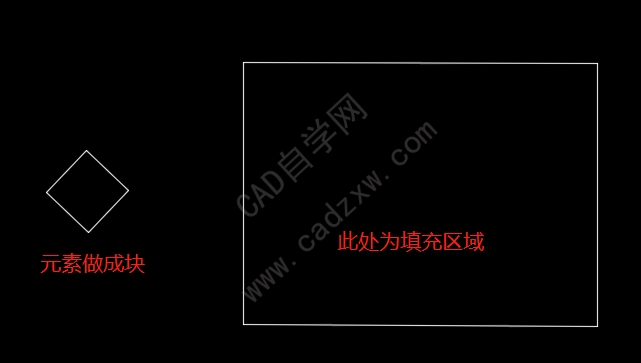

对于室内设计的从业者，这个命令非常友好。如要将一种元素快速填充到一个区域，那么先将填充的单个元素做成块，然后使用superhatch命令即可快速完成。

命令行输入superhatch，在弹出的窗口中，选择“select…”即选择对象。

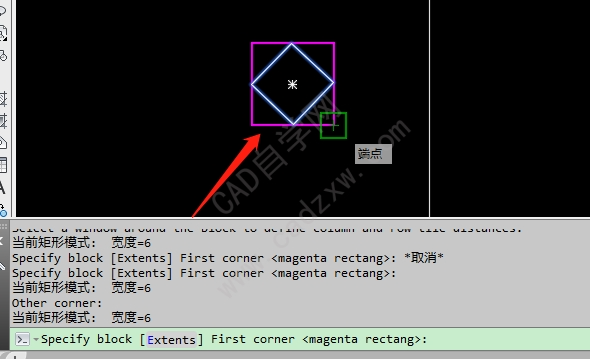

选择块元素，如图为一个四边形，然后根据命令行提示，框选元素被填充范围，所框选范围不同，填充效果不同。然后空格。

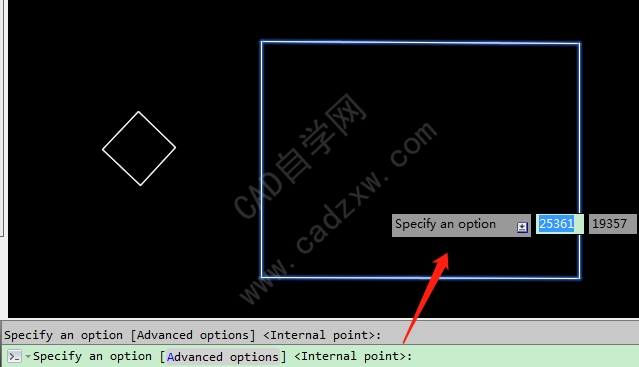

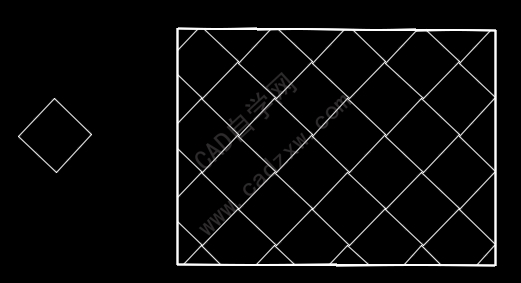

根据命令行提示：指定填充范围的内部一点。即单击需填充区域中的一点，空格，即完成填充。

为便于更直观理解，详见以下动图。

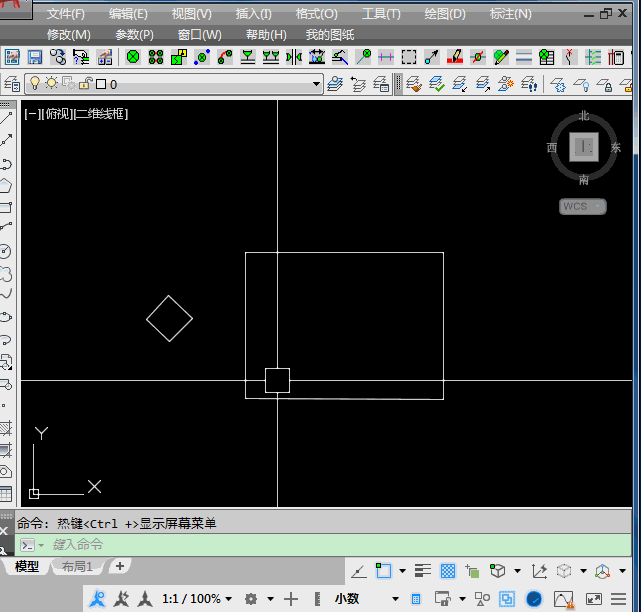

动图演示：

extrim修剪

简而言之，这个命令是只要选择一个对象的内部，那么这个对象所有的内部便会被修剪干净。下图是一个多交叉对象，想要一键修剪干净洋红色矩形的内部。

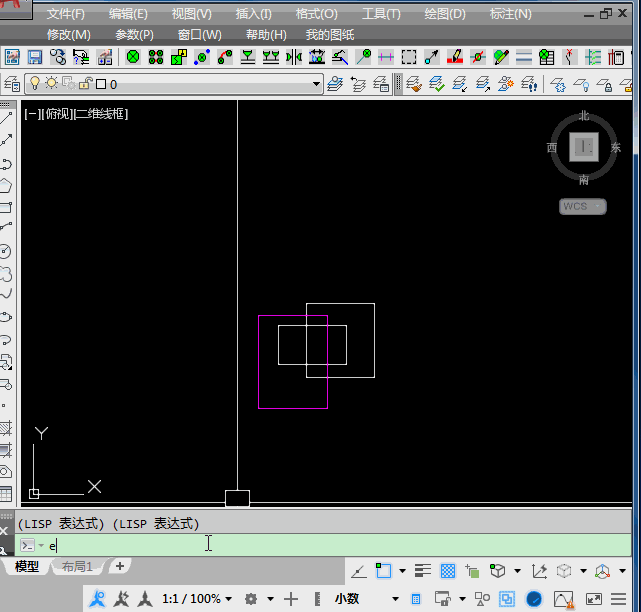

命令行输入extrim，全选对象，只要单击洋红色矩形内部任一点，即可一键快速完成修剪。

为便于更直观理解，详见以下动图。

动图演示：

bount统计块数量

统计块的数量的技巧数不胜数，但bount却少有人知。这个命令，比fi好用，且直观快速。

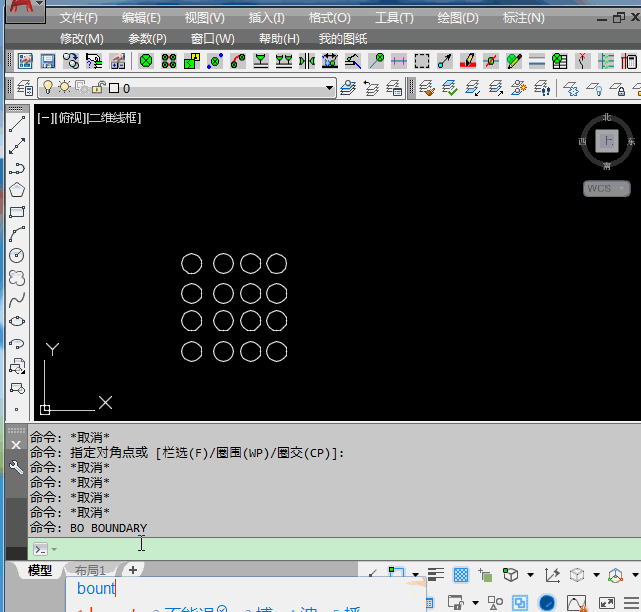

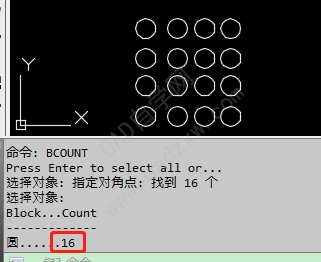

命令行输入bount，框选统计范围，命令行立刻显示块数量。

为便于更直观理解，详见以下动图。

动图演示：

技多不压身。千万个技巧里，总有一款能得领导青睐。
