机械设计中包括一些简单的钢梁结构，可以通过材料力学的知识进行计算，但Autocad mechanical 版本自带有限元分析插件，可进行简单的应力变形计算，大大提高了计算效率。

本文以10#槽钢为例，长度为1m，作为简支梁结构进行计算，具体操作过程如下，以Autocad Mechanical 2018 为例，

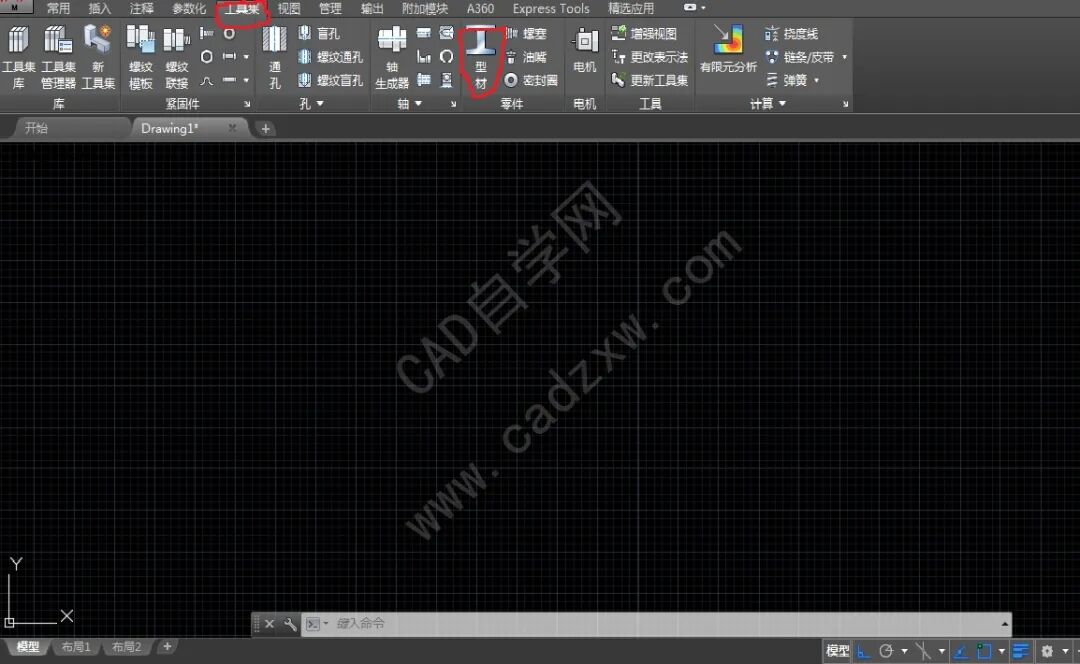

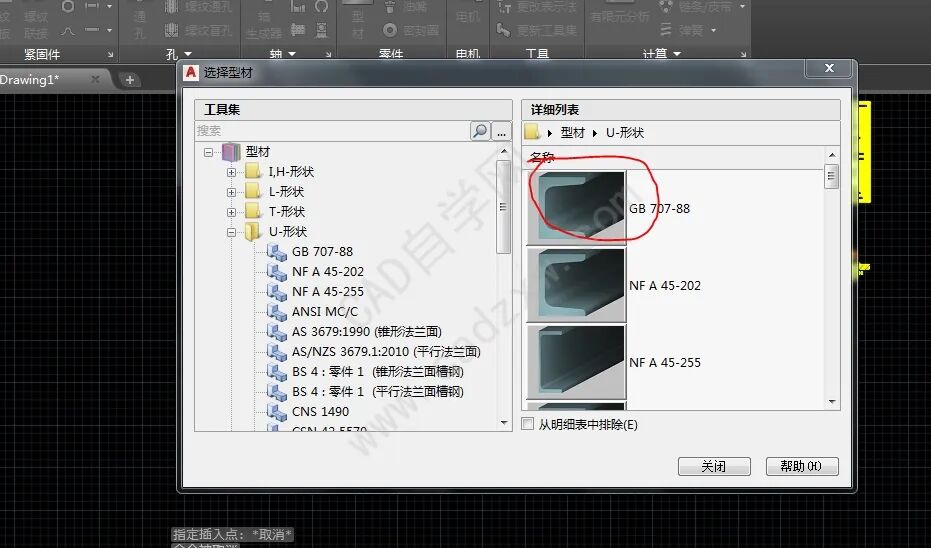

步骤一：先打开Autocad Mechanical 2018，点击界面上顶部菜单工具集，再点击型材菜单，选择10号槽钢，如图1所示；

图1 型材选择界面

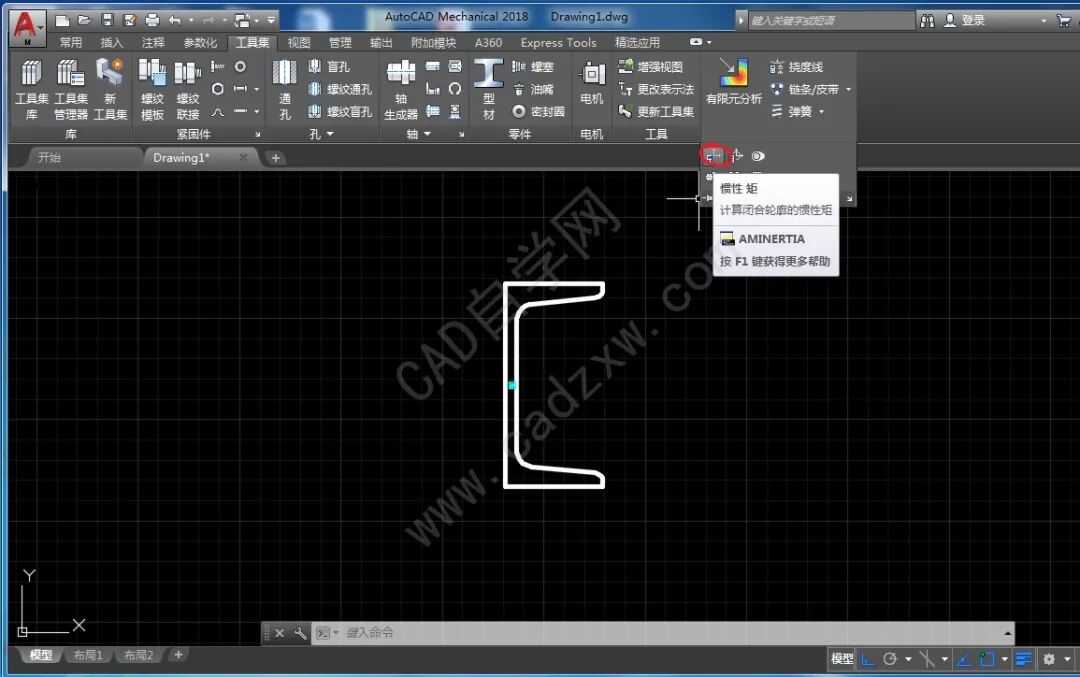

步骤二：在绘图区出现槽钢图形以后，点击顶部菜单栏“有限元分析”菜单下方的“计算”-“惯性矩”菜单，如图2所示；

图2 惯性矩计算启动

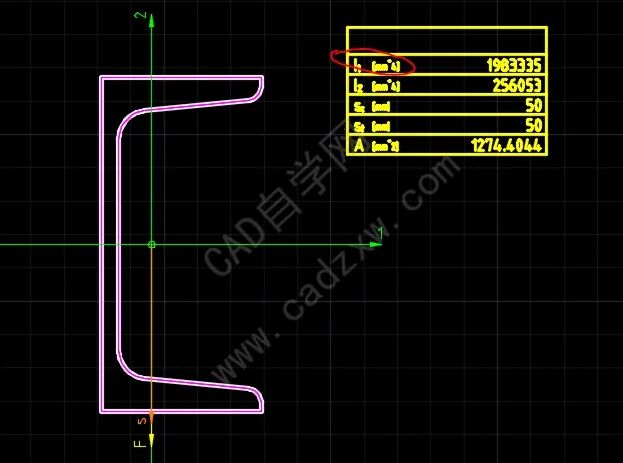

步骤三：选择惯性矩菜单后选择槽钢内部区域，然后选择载荷方向，本次选择竖直向下，然后出现惯性矩等参数，如图3所示，其中I1为计算应力与变形的重要参数。

图3 惯性矩参数

步骤四：在槽钢图块下面绘制一条长度为1m的直线，点击顶部菜单：扰度线，如图4所示；

图4 扰度线计算启动

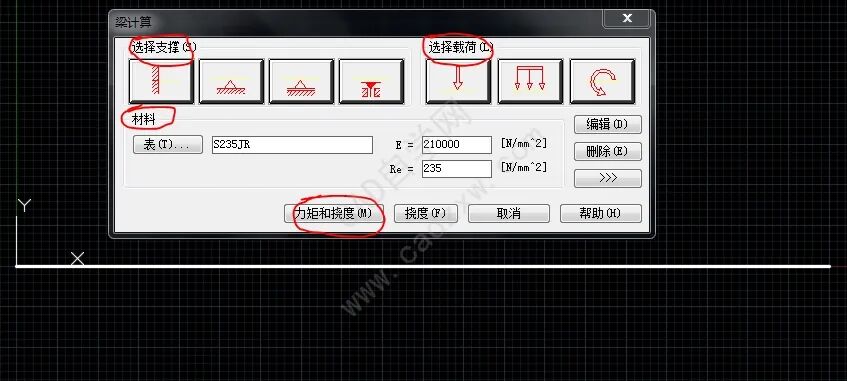

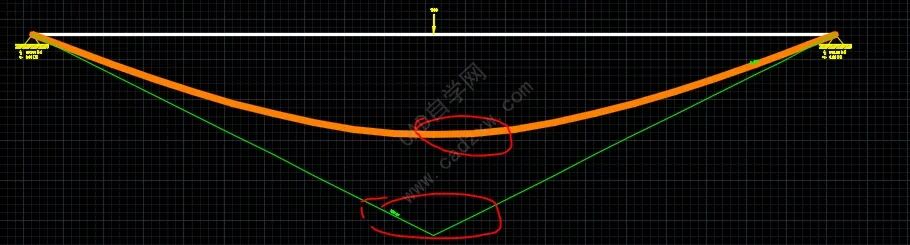

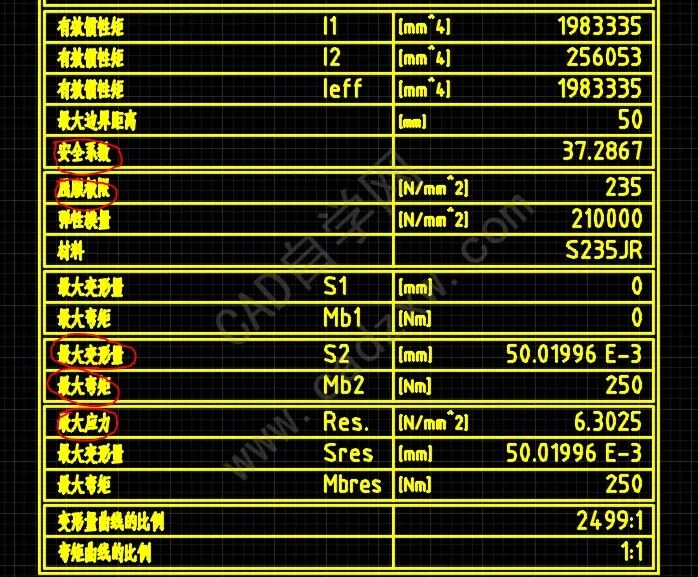

步骤五：根据命令提示，选择惯性矩参数表，然后选择1m线的两端，出现扰度计算参数设置，如图5所示，可以选择支承形式，本次选择两端简支形式，即第二个图标，接下来选择载荷，本次选择在梁中间位置施加竖直向下的力，即第一个图标，本次选择1000N，下一步选择材料，本次选择默认材料Q235 ，最后选择结果输出参数，即我们关心的指标参数，力矩和扰度。
