PVElite的支腿计算

NB的支腿底板和地脚螺栓无法计算

在做ASME设计时，经常按照国标的标准支腿尺寸来设计，然后再在PVElite中校核计算。

国标的支腿有个特点，就是底板只有一个地脚螺栓孔。

用PVElite计算一个国标的支腿时，总会有一个提示：

PVElite的支腿，其螺栓形式如下图所示，至少为2个。

难道在国标中常用的结构，只有一个地脚螺栓不能用，不安全？

其实只有一个地脚螺栓的底板国外也在用。

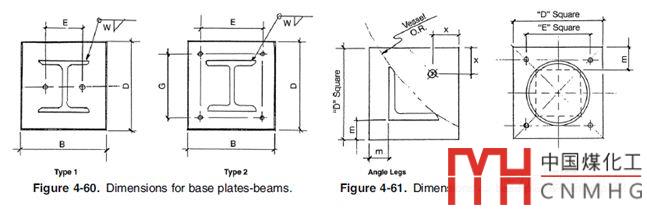

比如在Pressure vessel design manual（P275-277）一书中，就有国标的结构，如下图所示。

底板的计算原理

在Pressure vessel design manual一书以及NB/T 47065-2018中，对于支腿底板的计算公式基本相同。

支腿底板的受力模型为一个悬臂梁，其上受均布载荷σc1(见NB/T47065.2-2018 A.29/30公式)。

在底板上取单位长度，则单位长度上的力P=σc1*B*1。该力产生的弯矩M=PB/2.其力小于许用应力，即

NB的支腿现在多了一个KL，载荷组合系数，取1.25。

底板厚度解决方案

软件无法计算，那么如何去考虑底板的厚度呢？如何手动增加底板的计算书呢？

方法一：

生成PVElite的计算书，σc1根据下式，将Aleg改为Abase：

[σ]b为底板许用应力

B为悬臂长度为max(m,n)

然后代入上图公式计算底板厚度t。

优点是计算量少，只需要很少的计算，就能得到结果。

方法二：

按照NB/T 47065.2-2018重新核算支腿。

这个方法比较繁琐。

地脚螺栓计算解决方案

由于只有一个地脚螺栓，PVElite不进行计算，那么可以考虑按照NB/T47065.2进行计算。

其中数值都可以到PVElite计算书中找。

螺栓拉应力=((-W/Nleg)+(Mleg/(Nlegm*Rn)))/Abolt)

代入NB的公式计即可。

PVElite支腿数据输入

一张图弄清楚数据如何输入，其余的可以按F1，帮助文件。

展望

支腿计算是一个经常遇到的问题，此类支腿按照Design manual或者NB规范都可以，并不是没有成熟算法。

目前的支腿不适用国标支腿，给设计造成很大的不便。

在2016年和鹰图的用户以及工作人员聊过这个问题，值得高兴的是，即将出版的PVElite 2019已经修复了这个问题。
