今天写点碳钢和低合金钢的低温然后扯扯淡，我写了温度来源的依据，信不信你自己判断！

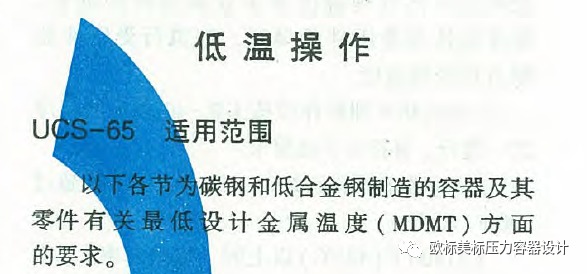

低温是相对材料而言的碳钢和低合金钢的在UCS,高合金钢的在UHA,有色金属的在UNF。今天只谈碳钢和低合金钢的低温，其它两个低温用到的很少，高合金钢中的双相钢会用到但由于厚度超过10mm就要提侧向膨胀量的要求（冲击）所以实际使用还是很少。

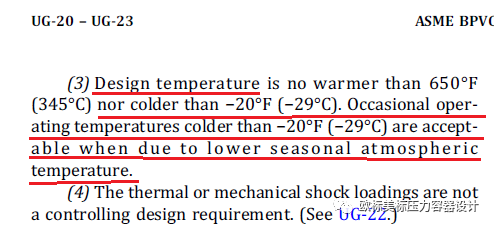

UW-2(b)中指引的UCS-68把碳钢和低合金钢设备的低温规定为−55°F (−48°C),而不是被某些大拿们灌输了几十年的−20°F (−29°C)。那么大拿们说的−20°F (−29°C)这个数值来自哪里呢，来自UG-20(f)(3)

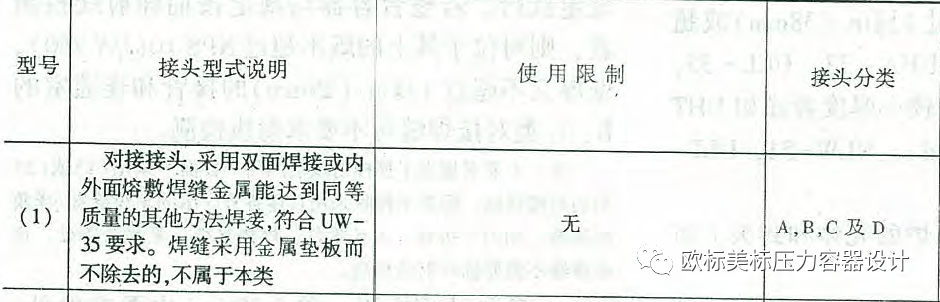

1型焊接接头的解释见下图，不贴出来说不定就有人想不到

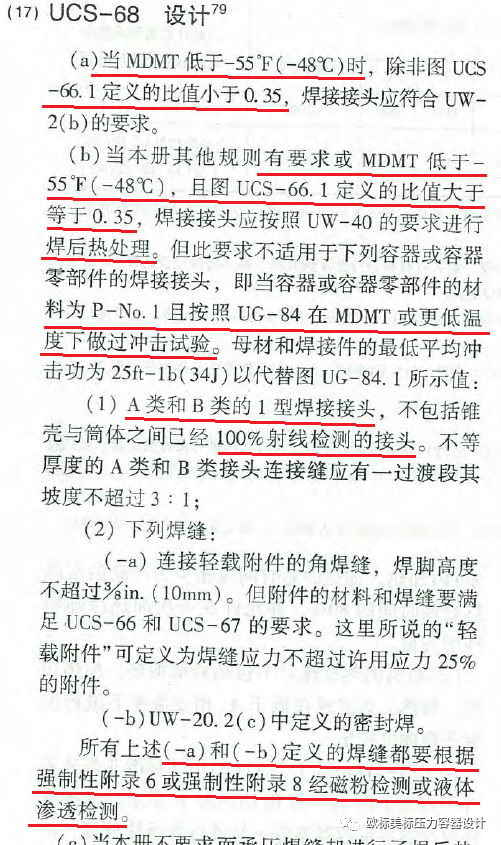

注意UCS-68部分内容的截图不只是有−55°F (−48°C)，还有低温时的焊接接头的要求：P-No.1以外的材料要做焊后热处理，P-No.1的材料做了MDMT或更低温度下做了冲击试验，冲击能量大于等于34J的除外；AB类焊接接头要用全焊透结构且100%RT检测；外部附件的角焊缝和换热管和管板的密封焊焊接接头要做PT/MT检测。

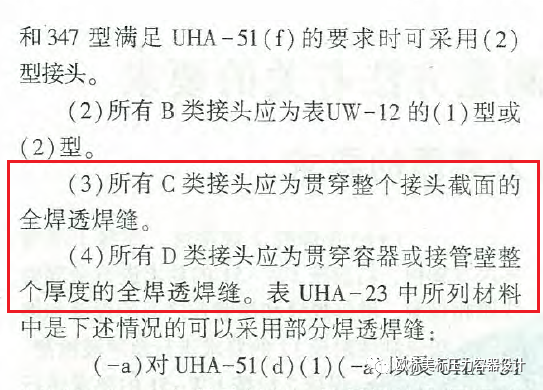

UW-2(b)中还有C,D类焊接接头的结构要求：全焊透的焊接接头。

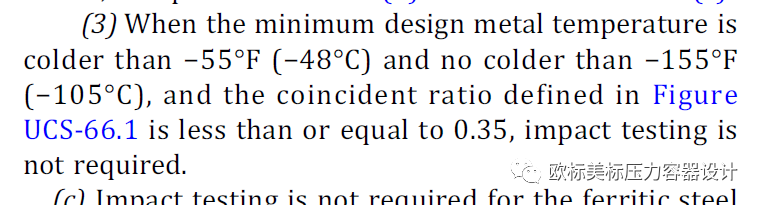

注意在UCS-66（b)(3）中规定：所有的材料在-55°F（-48°C）以下均应做冲击试验，除非实际应力与许用应力的比值小于0.35，在此情况下，温度不低于-155°F（-105°C）可不做冲击试验。注意只要应力比低于0.35碳钢和低合金钢也可以用到很低的温度-105℃，ASME Ⅷ-2也有对应的规定（3.11.2.5）只是应力比值更低class 1是0.3，class 2是0.24。 没有一次薄膜应力的部件（如法兰，平封头等）按最大允许工作压力的比值。

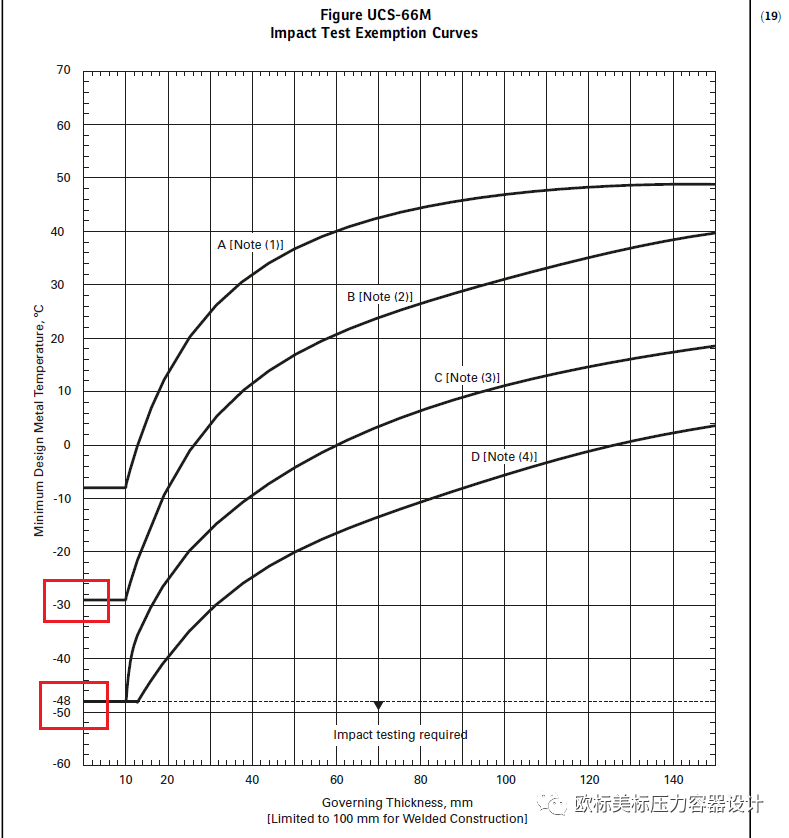

对碳钢和低合金钢设备而言低温是−55°F (−48°C)，对某些零部件（标准件免冲击是-29℃）而言是−20°F (−29°C) .接下来我们就扯扯−20°F (−29°C)和−55°F (−48°C)怎么来的：1）−20°F (−29°C)来自普通要求的普通材料(B曲线材料)的曲线起始点温度为−20°F (−29°C)；2）低温时正常情况下使用的材料就是有特殊要求的材料（D曲线材料）的曲线起始点温度为−55°F (−48°C)，这就是ASME标准把设备低温定义在−55°F (−48°C)的依据！

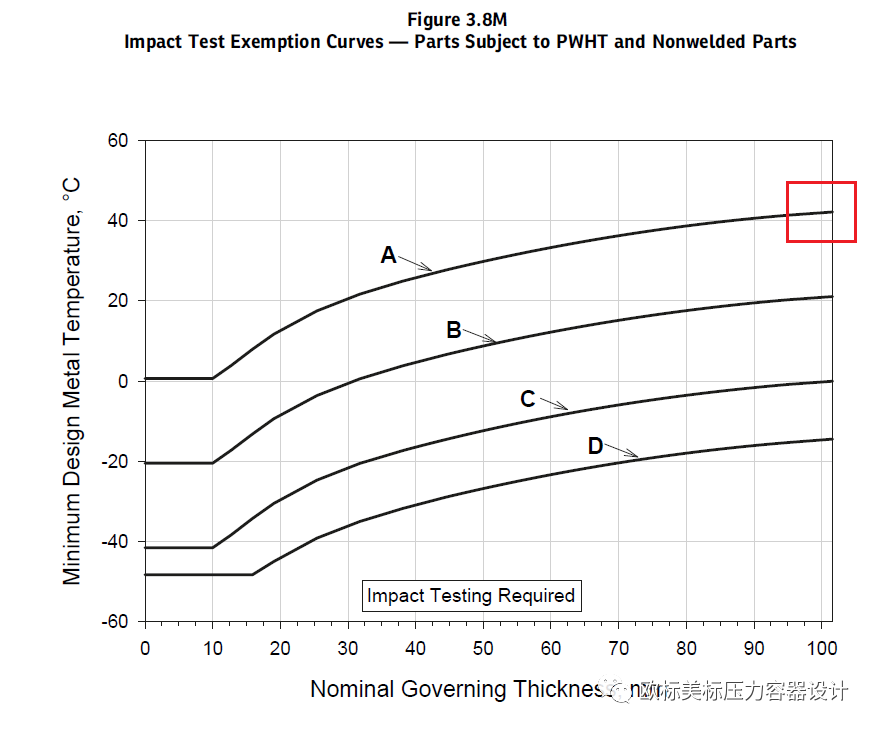

说到这就再扯一下ASME Ⅷ-2的3.11.2.2必须冲击的材料：a)焊接接头的控制厚度或任何非焊接件超过100mm（4in.）且MDMT低于43℃（110℉）要求冲击试验。（43℃（110℉）来自图3.8/3.8M的A曲线端部100mm的对应的就是43℃（110℉））
版权：如无特殊注明，文章转载自网络，侵权请联系cnmhg168#163.com删除！文件均为网友上传，仅供研究和学习使用，务必24小时内删除。
