Origin(Pro)：Digitizer插件的应用4：极坐标图（Polar）的电子化

Origin(Pro)内置的Digitizer插件，除了可以电子化直角坐标系下的图形，也可以电子化三元图坐标系和极坐标系下的图形。本次教程给大家讲述如何使用Digitizer插件，实现极坐标系下图形的电子化。

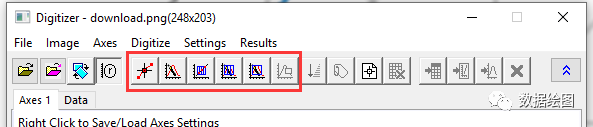

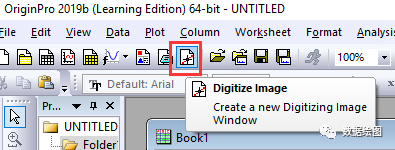

1. 点击Digitizer按钮，打开Digitizer对话框

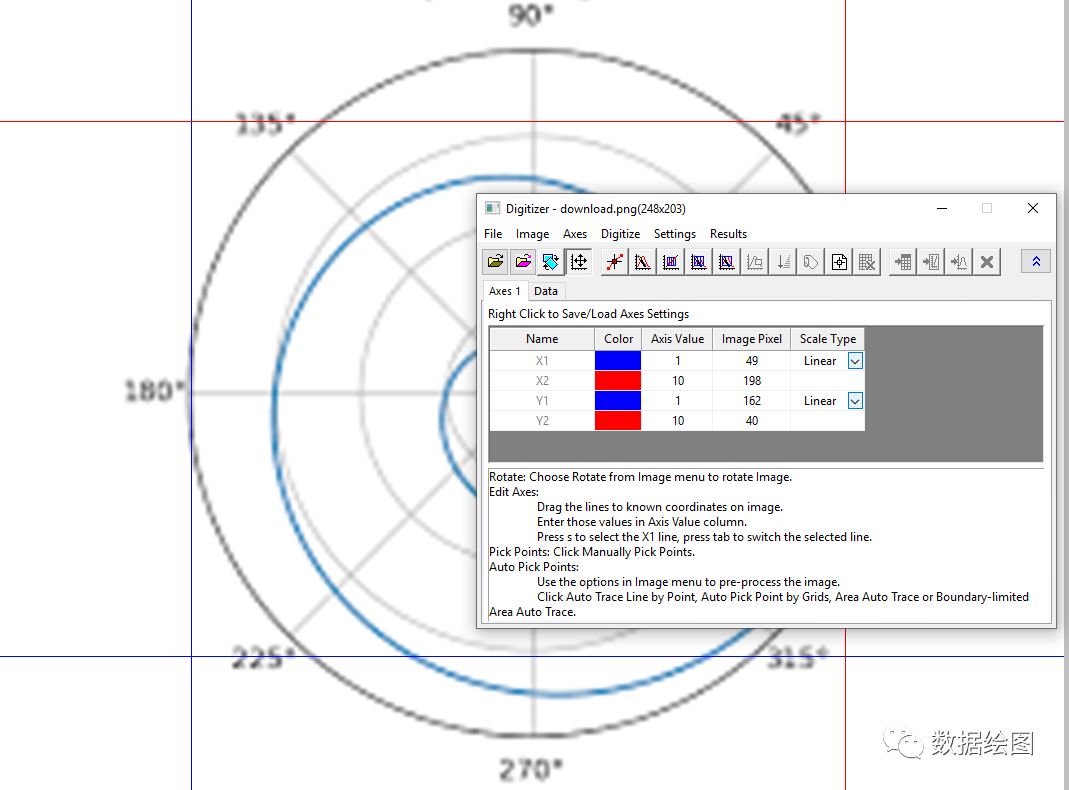

2. 使用Open打开要处理的极坐标图，默认的是直角坐标系。

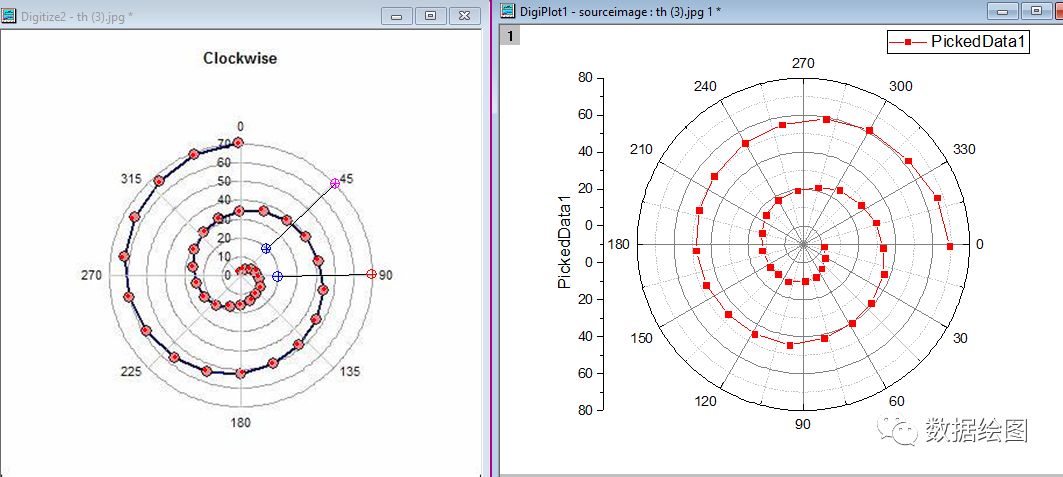

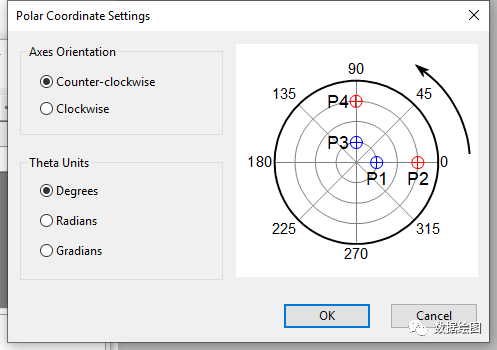

3. 点击Axes，选中Polar Coordinate，弹出 Polar Coordinate Setting对话框，选择坐标轴的取向（Orientation） 和单位（Units）。

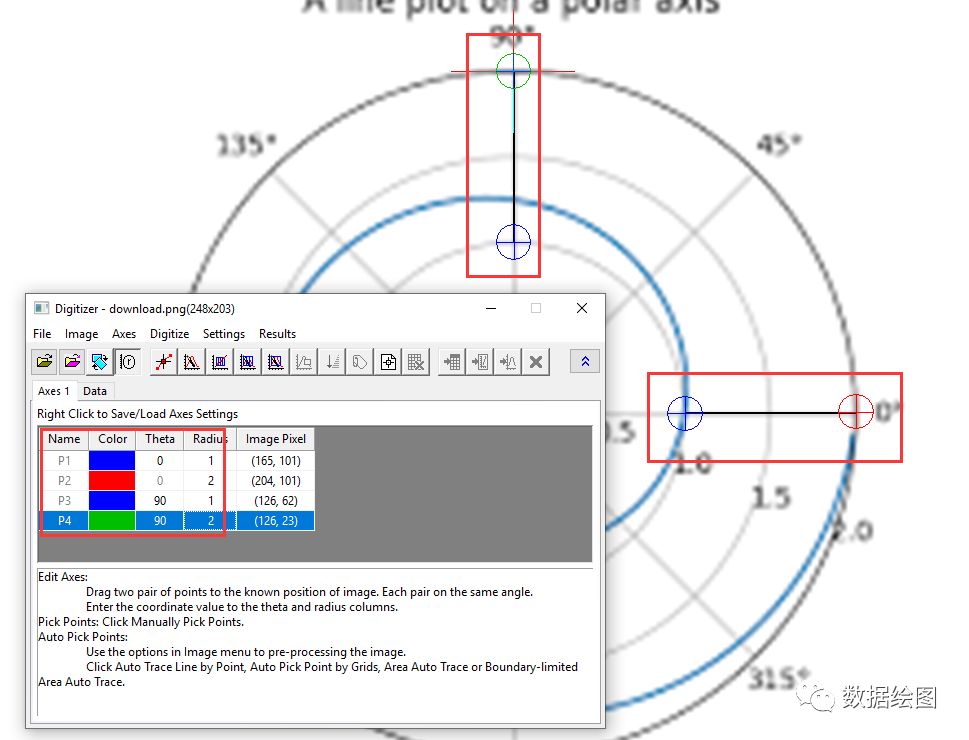

4. 设置极坐标系中两个参考坐标的位置及其取值。



5. 读取数据/数据电子化的方法与直角坐标系下的方法一样，有Manually Pick Points（手动选点）和Auto Trace Line by Points（自动识别）等多种方法，但极坐标体系下使用手动选点比较靠谱，自动读点会比较乱，尤其是对于Line图。

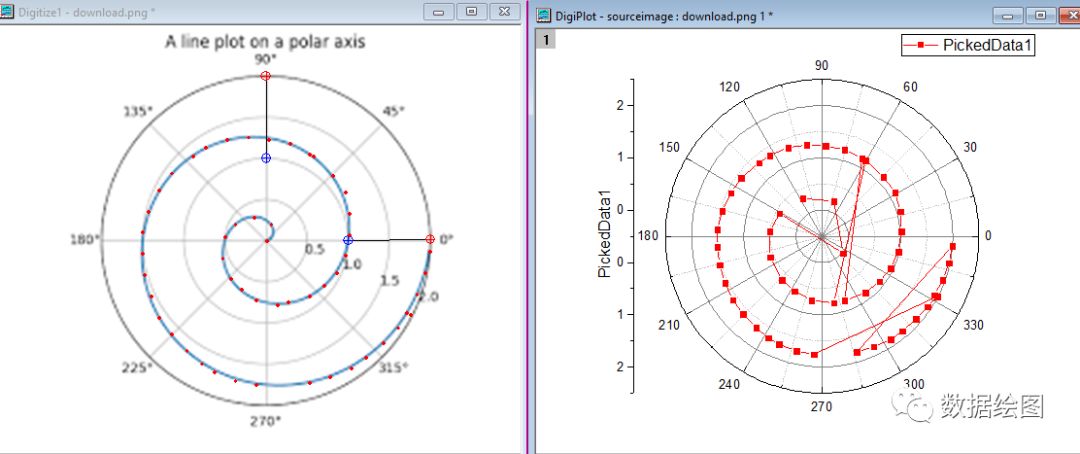

6. 右边图即为使用和Auto Trace Line by Points方法读出的点，顺序会出现错乱。



7. 最好还是使用手动工具，慢慢取点。

所用软件：OriginLab OriginPro 2019@Windows 10 pro。
