Origin(Pro)方格图（Pictogram）

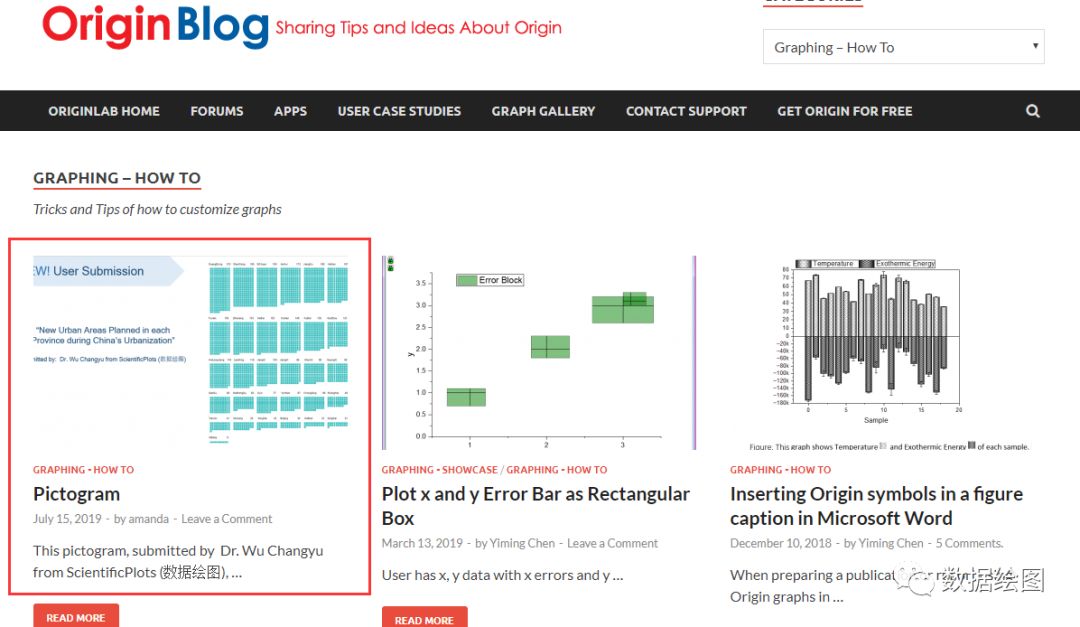

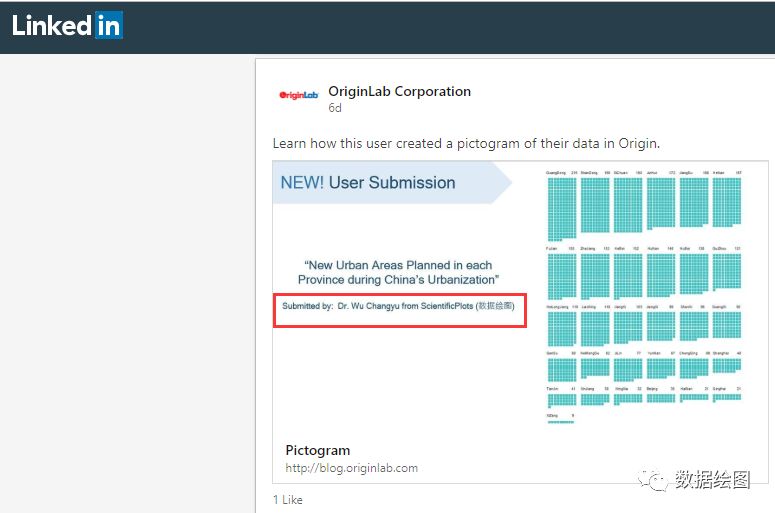

OriginLab官方对这个图的绘制过程进行了改进，具体步骤如下：

1. 构造数据格式【此方法为OriginLab官方改进的方法】

   1. 根据数据来源（网易数读），构造数据

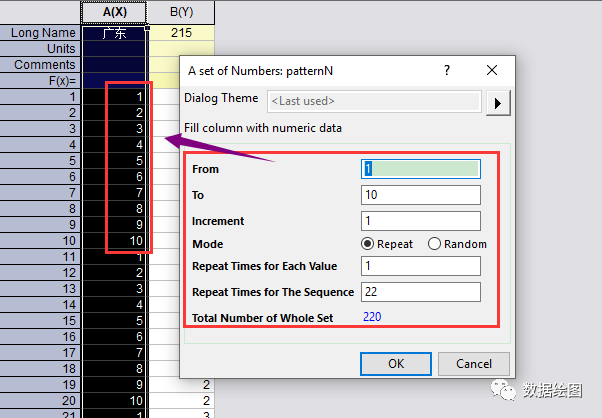

   2. X列为“1，2，……，10，1，2，……，10，……”，使用Fill Column with/A set of Numbers来填充。

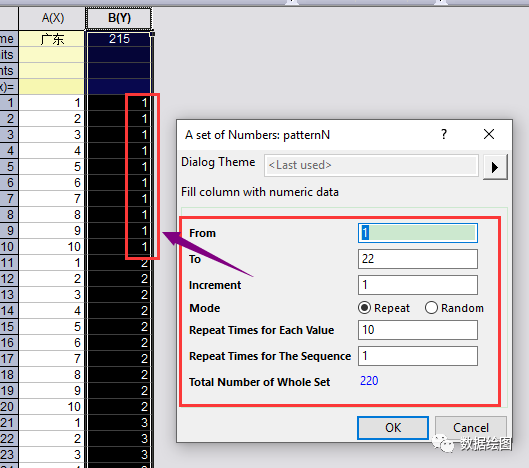

   3. Y列为“1，1，……，1，2，2，……，2，……”，同样使用数据填充的形式来构造。



   4. 拉到最后，删除多余的数据。广东的Y值为215，所以把后面多余的数据删掉。

   5. 在后面的列里，同样方法构造其他省份/自治区/直辖市的数据。

   6. 右击，Set as，XY XY。

2. 绘制散点图：以广东省为例，绘制方格图（Pictogram）。

   1. 选中Y列数据，绘制Scatter图。

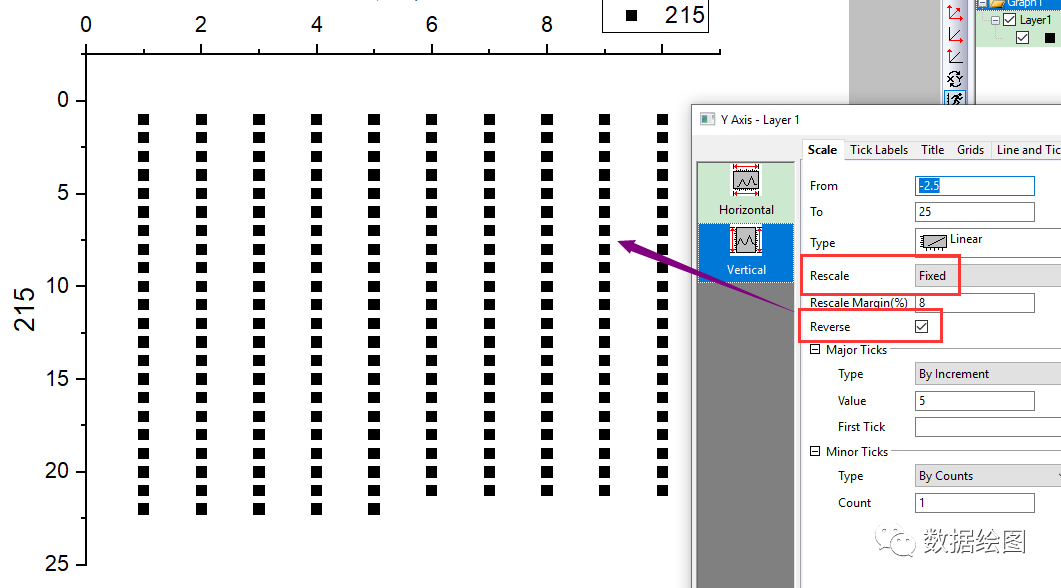

   2. 双击坐标轴，打开Axis Properties，在Scale页面，Rescale选为Fixed，选中Reverse按钮，将Y轴翻转一下。

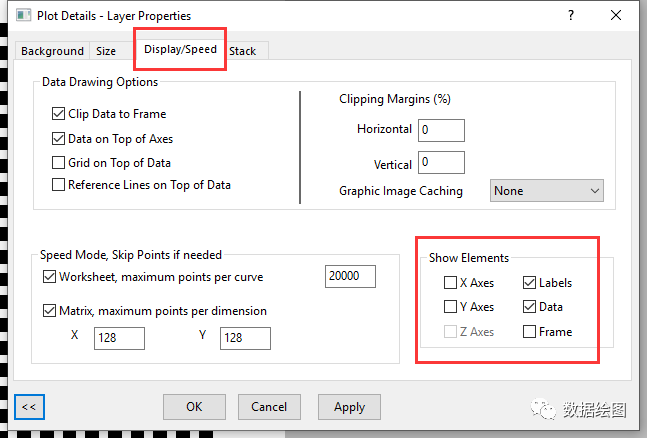

   3. 在Layer Properties，在Dispaly页面，把X Axes，Y Axes勾选掉，不显示。

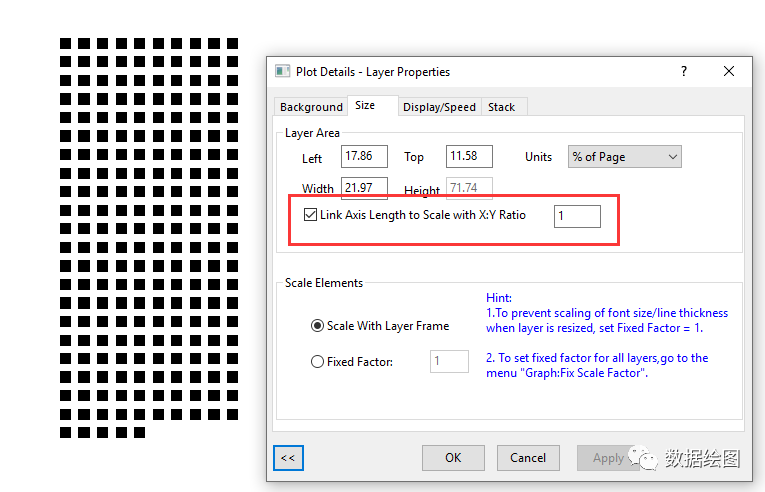

   4. 在Layer Properties页面，在Size页面，勾选Link Axis Length to Scale with X:Y Ratio。

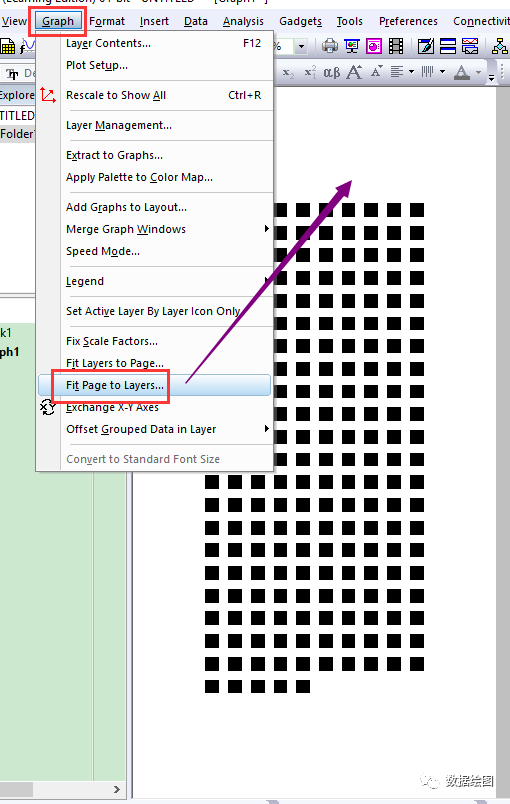

   5. 在Graph中选择Fix Page to Layer，使得页面大小适合图层。



   6. 添加标签。使用左侧Text“%(1X,@LL)   %(1Y,@LL)”工具，输入文字，右击，Properties，切换到 Programming，Link to (%,$), Substitution Level选为1。



   7. 单个方格图画好了。

3. 批量绘图：使用批量绘图，绘制其他省份/自治区/直辖市的方格图。

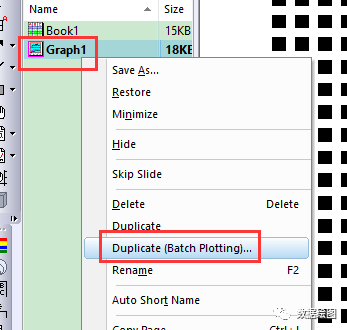

   1. 右击上述图形的标题，选择Duplicate (Batching Plotting)

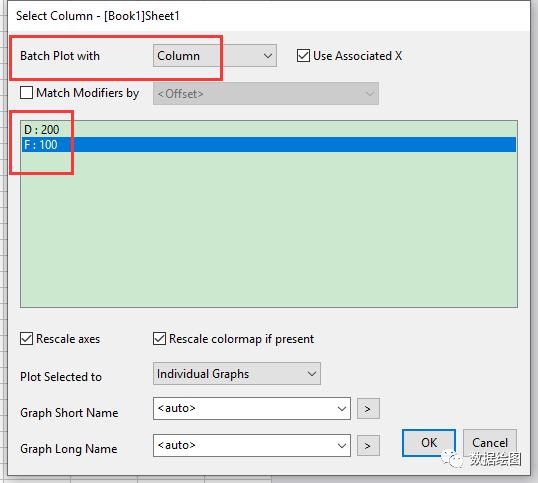

   2. Batch Plot with选为Column，按住Ctrl，选择要绘制图像的数据。



   3. 完成其他地区图形的绘制。

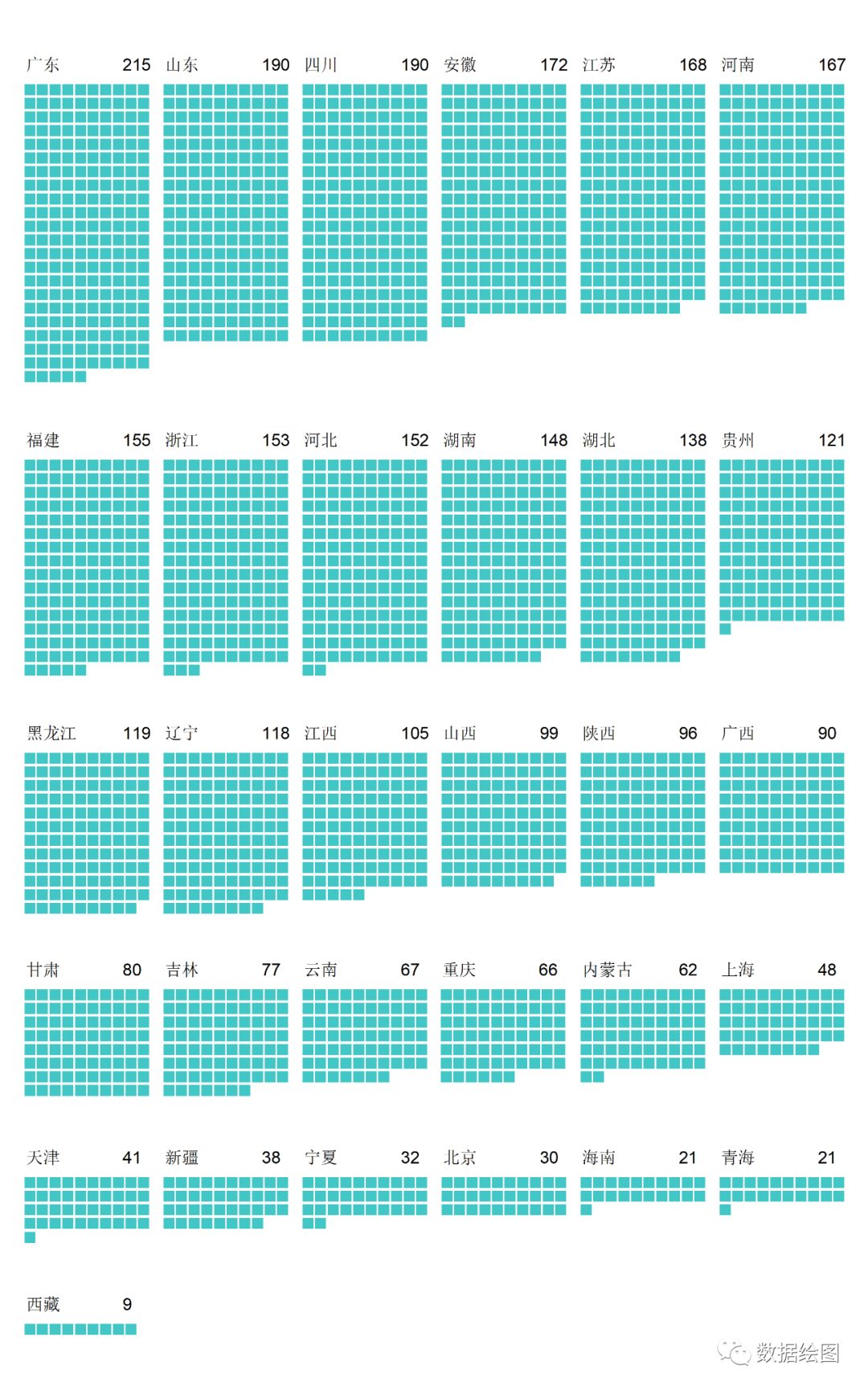

4. 组合图形：将绘制图形组合起来。



5. OK！示例文件：

   1. 链接：https://pan.baidu.com/s/1HQ6QG3mLDm1lE2Po8EWBBw

   2. 提取码：jrni
