CAD同一标注样式线性标注和角度标注是否可以使用不同的箭头?

时间:2020-06-05 来源:网络 浏览:

今天有网友问了这样一个问题,使用同一个标注样式,是否可以线性标注的箭头用建筑斜线,而角度标注的时候用普通的实心箭头?我当时也没有多想,就说只能分别设置两个标注样式。还好这位网友之前见过类似的介绍,没有因为我的说法而放弃,终于还是让他找到解决办法。这个设置其实我知道,只是之前并没有深入研究它的实际应用场景,所以一时没有想起来。不知道大家是否知道知道这样的设置,不妨在这里给大家介绍一下。

标注子样式的设置

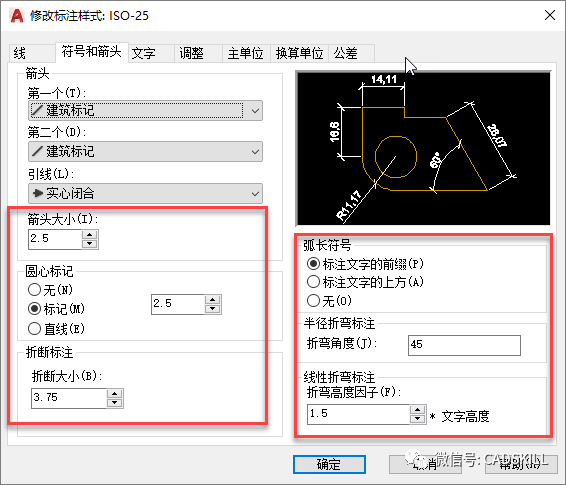

标注有线性标注、角度标注、半径标注、直径标注、引线标注、弧长标注、坐标标注等多种类型,标注样式可以设置这些标注的通用参数,但同时也可以针对一些特殊的标注类型设置一些特定的参数,例如引线标注、圆心标记、弧长标注和折弯标注,如下图所示。

CAD同一标注样式线性标注和角度标注是否可以使用不同的箭头

从上面截图右侧的示例图可以看出,如果箭头设置成建筑斜线,线性标注和角度标注都变成了斜线。

那怎么样才能让两种标注的箭头不同呢?

答案就是:设置标注子样式!

包括我在内,估计很多人都看到过这个设置,下面我们就看看如何设置标注子样式。

1、输入D回车,打开标注样式管理器对话框。

2、选中ISO-25或某种已有的标注样式,先单击“修改”按钮,在修改标注样式对话框中将标注箭头形式像上面的截图一样设置为建筑斜线,单击确定按钮后返回标注样式管理器。

3、在标注样式管理器中选中刚修改过的标注样式,单击“新建”按钮,打开“创建新标注样式”对话框。

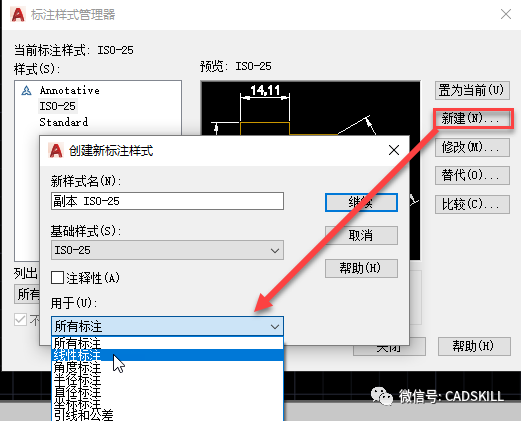

4、点开对话框下面的“用于”下拉列表,如下图所示。

CAD同一标注样式线性标注和角度标注是否可以使用不同的箭头

默认选项是“所有标注”,下面还有各种标注类型。当设置用于“所有标注”的时候,新样式名输入栏是激活状态,并会自动在标注名前加上“副本”两个字。

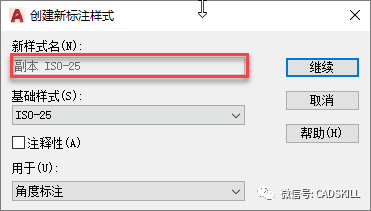

5、在列表中选择“角度标注”,此时新样式名输入栏会变灰,也就是这个标注样式的名字仍是刚选中的标注样式名,如下图所示。

CAD同一标注样式线性标注和角度标注是否可以使用不同的箭头

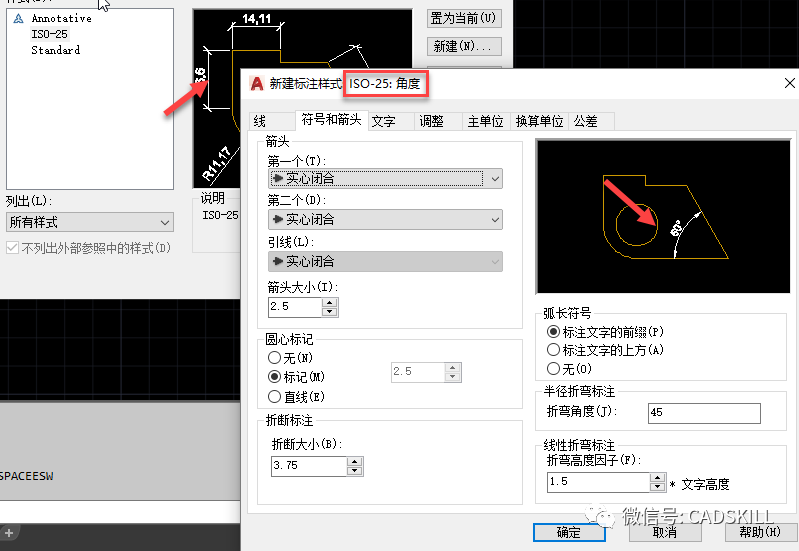

6、单击“继续”,关闭创建新标注样式对话框,进入“新建标注样式”对话框,可以看到标注样式名称显示的是:ISO-25:角度,将箭头改成实心箭头,如下图所示。

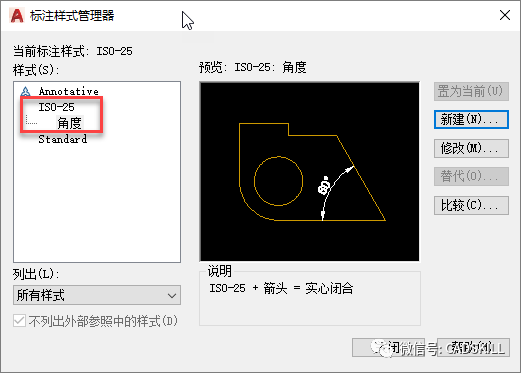

7、单击“确定”返回标注样式管理器对话框,可以看到在ISO-25下会出现了一个分支:角度,如下图所示。

CAD同一标注样式线性标注和角度标注是否可以使用不同的箭头

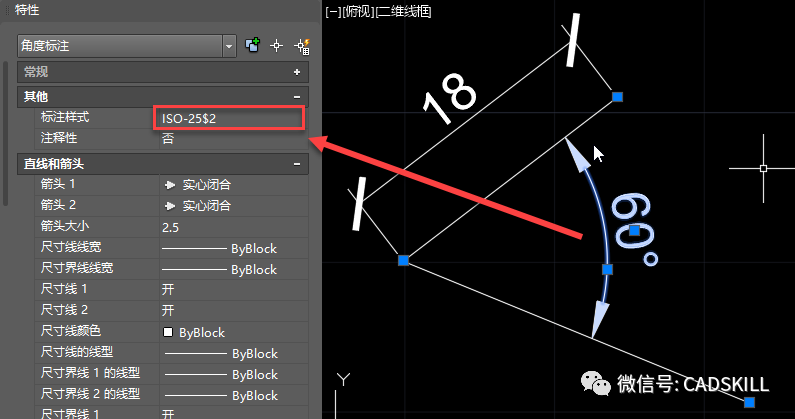

角度就是ISO-25的标注子样式。设置了角度子样式后,其他标注方式仍会使用ISO-25样式设置的参数,但如果使用角度标注时就会使用角度子样式的设置,如下图所示。

CAD同一标注样式线性标注和角度标注是否可以使用不同的箭头

虽然标注的时候不用切换标注样式,但查看角度标注的标注样式名是:ISO-25$2,角度标注的编号为2,其他样式都有对应的编号。如果同时选中上图中的两个标注,特性面板中标注样式里显示也是“多种”,也就是说实质上还是设置了两种标注样式。

CAD软件只是为了满足跟那位网友类似的需求,不同类型的标注可以采用不同的参数但使用相同的标注样式名,这样就不用来回切换标注样式。一般情况下角度、半径、直径等几种标注会使用常规的实心箭头,而线性标注才会设置成建筑斜线形式,我们可以将主标注样式的箭头设置为实心箭头,而新建一个线性标注的子样式。除了箭头外,不同标注类型对尺寸线、尺寸界限等设置有不同的要求时也可以设置子样式。

上面只是简单介绍了一下标注子样式的设置方法,并没有细讲如何应用,如果觉得自己用得上,不妨再深入研究一下。大家在学习或使用CAD中有什么发现或心得,希望能分享给我。
